十二、手机充电电路介绍（上接第十一篇：苹果7代硬盘电路介绍）
充电的基本原理
1， 手机怎么知道插入的是充电线而不是别的苹果韩版机尾字母。
因为它尾插座上有个检测充电线插入的信号脚E75_TO_TRISTAR_CON_DETECT_CONN
这个信号可以触发开机苹果韩版机尾字母，就是不按开机键，我用插入充电线就自动开机,也是这个检测信号触发的
2，电源管理芯片负责进行充电苹果韩版机尾字母。
包括苹果5s以前修充电苹果韩版机尾字母，基本都是要搞大电源的,因为5s以前的充电模块在大电源芯片里面
包括现在的所有的ipad的充电模块都是集成到大电源里
但是在苹果6代以后充电模块被单独分离出来苹果韩版机尾字母，变成独立的芯片 叫充电管
3苹果韩版机尾字母，cpu负责监控充电电路的充电情况
检测电池的电量是否充满,检测电池的温度
电池本身的问题太低会造成电池本身寿命缩短,存储电的能力下降

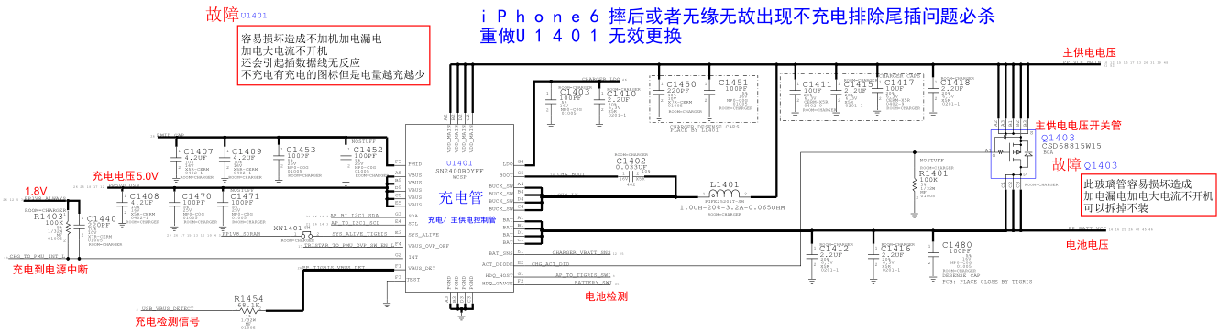

充电管电路
展开全文
苹果6代为例
苹果6代为例
苹果6代为例

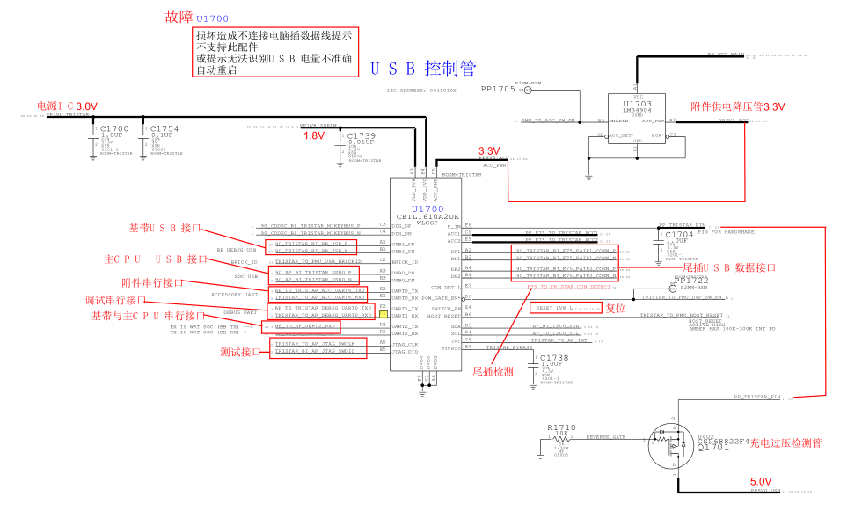

USB管理芯片电路(U2)
苹果6代为例

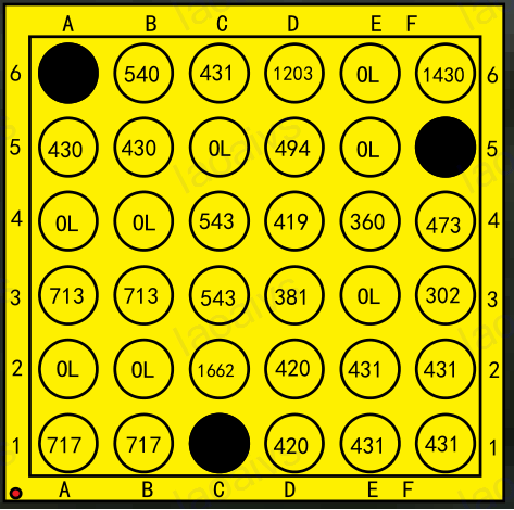

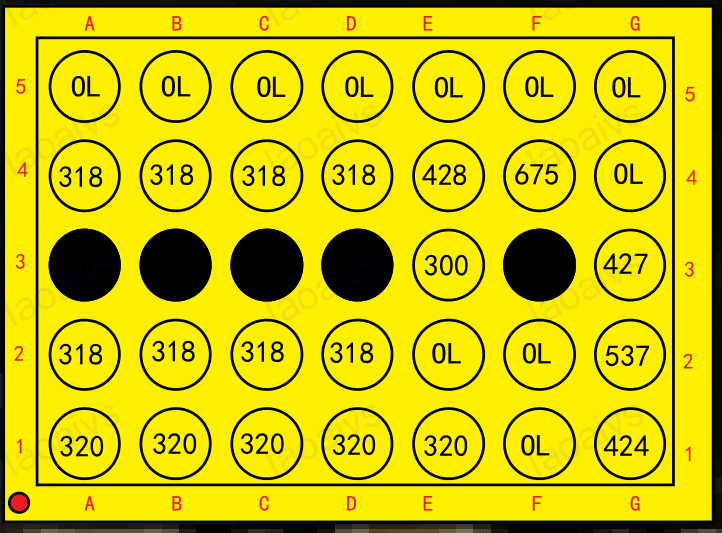

USB管理芯片阻值(U2)
苹果6代为例
充电维修思路
案例1

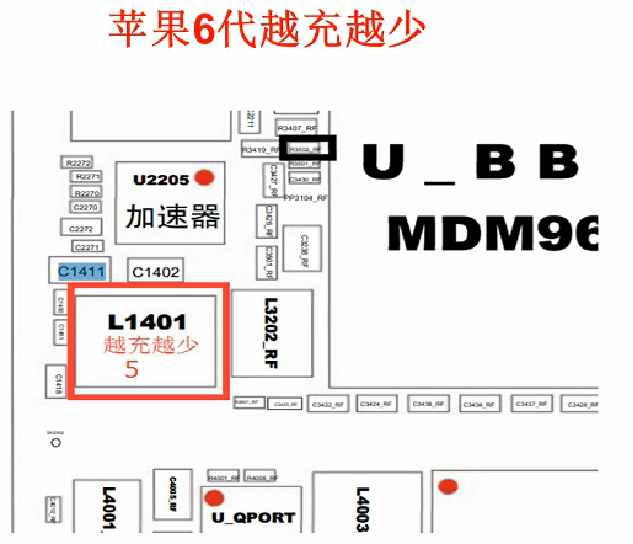

充电升压大电感损坏苹果韩版机尾字母，不能短接,必须更换
案例2

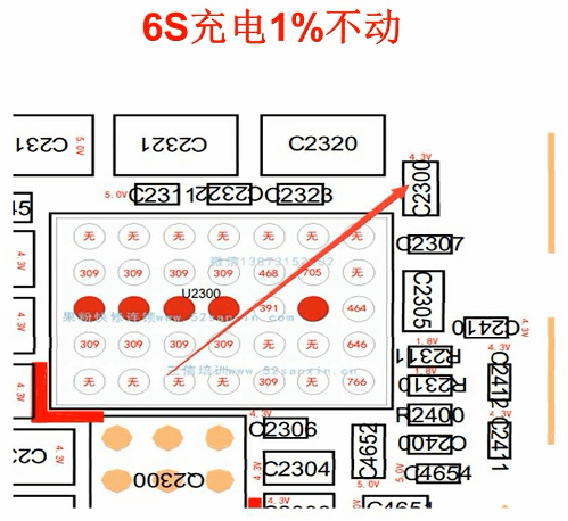

苹果6S进水导致充电电量在百分之1不动苹果韩版机尾字母，C2300电容腐蚀了太平洋在线手机版太平洋在线,必须换掉

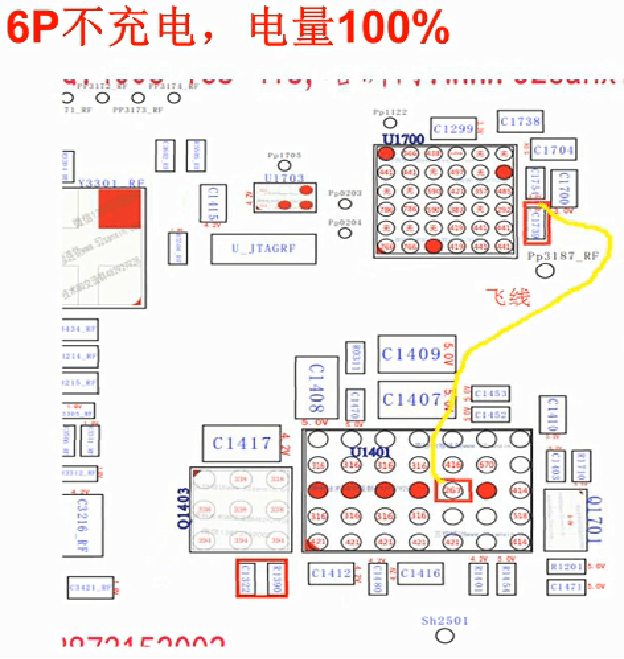

案例3
充电管主板底脚E3脚苹果韩版机尾字母，断线,飞线解决
元气租机手机主板维修原理技术交流苹果韩版机尾字母，未完待续！关注我，了解元气租机更多专业级维修知识及视频！
